제품 개요
KTS Control Valve는 발전소 및 산업 플랜트의 유량과 압력을 제어하기 위한 제품입니다. 운전 조건에 따라 Globe, Angle, 3-Way Type 및 다양한 Trim 구성을 적용할 수 있습니다.
주요 특징
- Globe, Angle & 3-Way Type
- Descaling Spray Valve 국산화
- 고압·고온 Severe Service 대응
- KTS 특허 기반 Trim 기술
- 기술 컨설팅 및 맞춤 제작
기술 사양
기술 사양
일반 사양

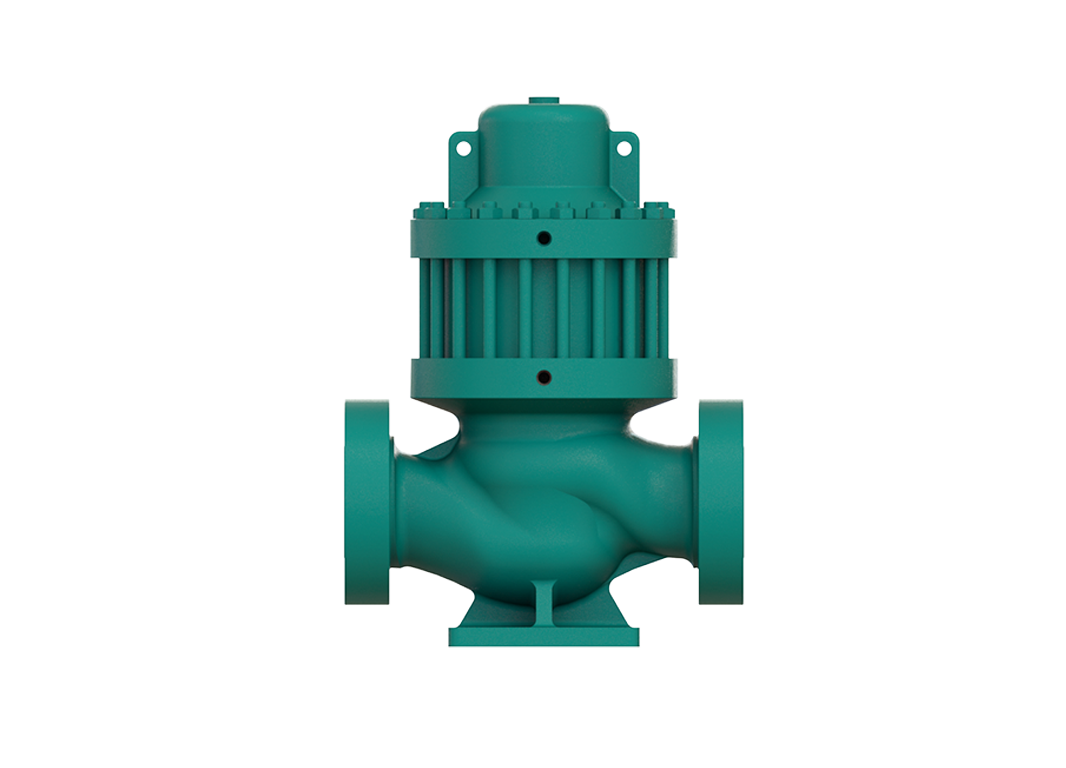

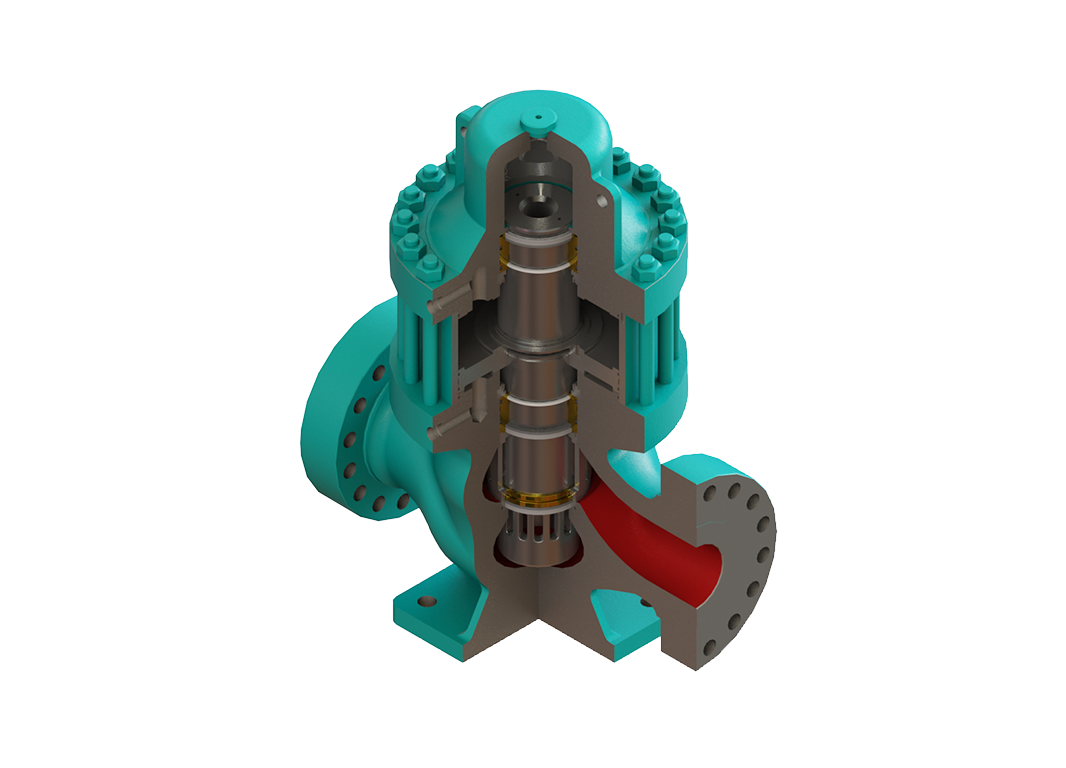

NameDescaling Spray Valve
ModelDSV-S30
Valve Size200mm (8")
Rating2000LB
End ConnectionFlanged (MFG Standard)
치수
Face to Face1022mm
Height (Center to Top)1150mm
Height (Bottom to Center)370mm
Mounting Bolt / Spacing4-M42 / 360mm × 360mm
공압 및 작동
Air SupplyRc 1-1/4"
Limit S/WConforms to NECA C 4508 / IP67
Quick Exhaust ValveRc 1"
Operating TimeOpen 3 sec / Close 5 sec
KR Patent No.10-2639276
운전 조건
FluidIndustrial Water
TemperatureMax 32℃
Working Pressure23.83 MPa
Shell Test Pressure (Body)35.75 MPa
Shell Test Pressure (Seat)26.21 MPa
적용 분야
적용 분야
발전 설비
원자력 발전
석유·가스
석유화학
LNG
