제품 개요
KTS Control Valve는 발전소 및 산업 플랜트의 유량과 압력을 제어하기 위한 제품입니다. 운전 조건에 따라 Globe, Angle, 3-Way Type 및 다양한 Trim 구성을 적용할 수 있습니다.
주요 특징
- Globe, Angle & 3-Way Type
- Descaling Spray Valve 국산화
- 고압·고온 Severe Service 대응
- KTS 특허 기반 Trim 기술
- 기술 컨설팅 및 맞춤 제작
기술 사양
기술 사양
일반 사양

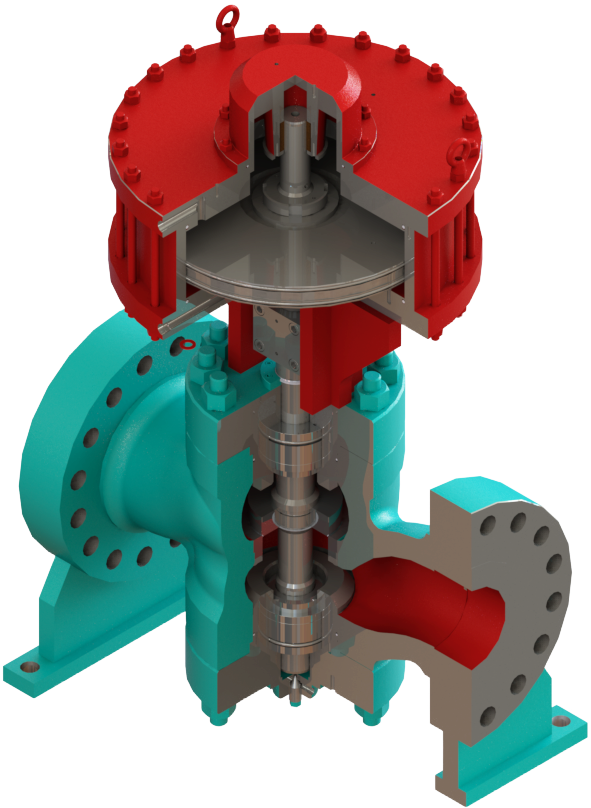

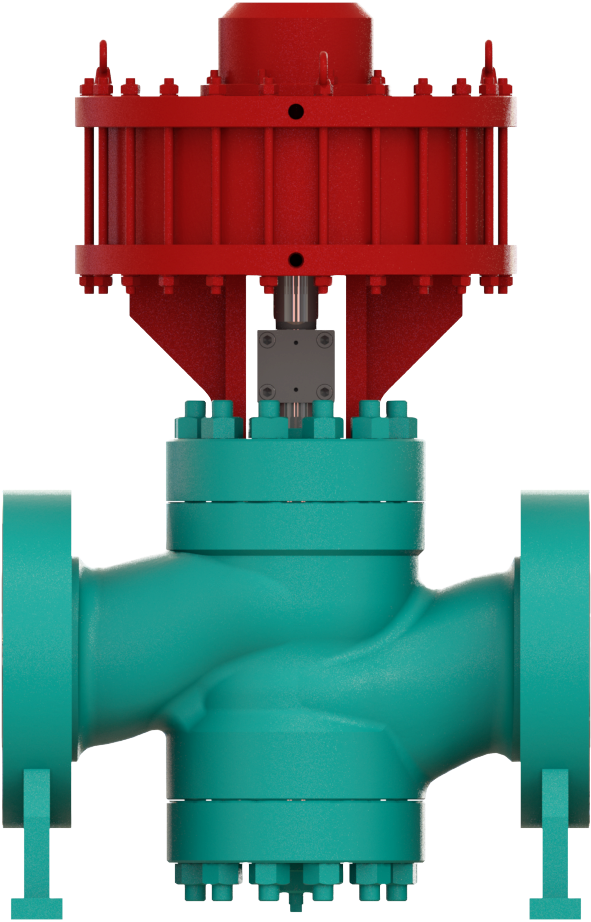

NameDescaling Stop Valve
ModelDSV-S20
FunctionPneumatic cushion structure for plug impact protection
Valve Size250mm (10")
Rating2000LB
End ConnectionFlanged (MFG Standard)
Flow DirectionBy Direction
치수
Face to Face1130mm
Height (Center to Top)1280mm
Height (Bottom to Center)500mm
Mounting Bolt / Spacing4-M42 / 1000mm × 700mm
공압 및 작동
Air SupplyRc 1"
Quick Exhaust ValveRc 1"
Operating TimeOpen 3 sec / Close 3 sec
운전 조건
FluidIndustrial Water
TemperatureMax 32℃
Working Pressure23.83 MPa
Shell Test Pressure (Body)35.75 MPa
Shell Test Pressure (Seat)26.21 MPa
적용 분야
적용 분야
발전 설비
원자력 발전
석유·가스
석유화학
LNG
